A villamosenergia-építés területén a 10 kV-os elosztóállomások kulcsfontosságú csomópontokként szolgálnak az áramellátó és elosztó rendszerben, és átviteli állomásként szolgálnak a hálózati áram továbbítására a végfelhasználókhoz. Közülük a 10 kV-os száraz{4} típusú transzformátor az átadó állomás „szíve”. Amióta az 1980-as évek végén a száraz{6} típusú transzformátorokat külföldről bevezették Kínába, éves növekedési ütemük meghaladta a 25%-ot, és az energiatakarékosság, a környezetvédelem és a teljesítmény előnyeinek köszönhetően az elosztó helyiségek fő áramvonalává vált. A 150 kva-os száraz típusú transzformátort, mint általánosan használt modellt, széles körben alkalmazzák különféle forgatókönyvekben, például ipari parkokban és kereskedelmi komplexumokban. Egy új száraz típusú transzformátor felszerelése után az elektromos átadási tesztek elengedhetetlenek a biztonságos üzembe helyezés érdekében. A JINSHANMEN TECHNOLOGY CO., LTD professzionális gyártója főként olajbemerült teljesítménytranszformátorokat, száraz-típusú teljesítménytranszformátorokat (beleértve a 150 kva-os száraz típusú transzformátort), olajmerítésű három-dimenziós tekercses teljesítménytranszformátorokat, száraz-három típusú{19}}tápfeszültség-álló 2-dimenziós transzformátorokat,{19}}minősített dimenziós teljesítménytranszformátorokat gyárt. száraz-típusú transzformátorok, bányászati robbanásbiztos-mobil alállomások, amorf ötvözetű teljesítménytranszformátorok, teherbírás-szabályozó teljesítménytranszformátorok, mozdonyszáraz{23}}típusú transzformátorok, valamint előregyártott alállomások, moduláris alállomások, szélenergia doboz típusú alállomások, nagy- és kisfeszültségű távkapcsolós elosztó berendezések. Mindeközben a vállalat műszaki támogatást is nyújt a kapcsolódó berendezésekhez, például a padra szerelt elosztó transzformátorhoz.
1. 10 kV-os száraz típusú transzformátorok alkalmazásának elemzése
A 10 kV-os száraz{1}} típusú transzformátorokat széles körben használják az energiaellátó rendszerekben, amelyekre a levegő mint hűtőközeg jellemző. Egyszerű felépítésük, kényelmes karbantartásuk, hosszú élettartamuk, nagy megbízhatóságuk és erős égésgátlásuk jelentősen csökkenti a karbantartási munkaterhelést. Telepíthetők rakományközpontokba, így egyre jobban értékelik és népszerűsítik őket. Az olajos{5}}transzformátorokhoz képest a150 kva száraz típusú transzformátornyilvánvaló előnyei vannak: alacsony veszteség és nagy hatékonyság - az SC(B)9 sorozat 10%-kal csökkenti a veszteségeket a jelenlegi új nemzeti szabványhoz (GB/T10228) képest; jó nedvességállóság, normál működésre képes 100% páratartalom mellett, leállítás utáni száradás nélkül; nincs szükség külön transzformátorteremre, magemelő karbantartásra vagy teher-tartó gerendákra, így építőmérnöki hely takarítható meg; nincs olaj, elkerülhető a mérgező gázok kibocsátása és a környezetszennyezés, és nincs szükség olajgyűjtő gödrökre, csökkentve az építőmérnöki költségeket. Ezenkívül alacsony zajszinttel, tűzállósággal, kis mérettel, könnyű súlyú, könnyű telepítéssel, alacsony részleges kisüléssel (általában 10 PC alatt), erős rövidzárlati ellenállással, alacsony üzemeltetési és karbantartási költségekkel, valamint 30{12}}éves élettartammal rendelkezik. Fel van szerelve differenciál-, túláram-, 10 kV-os nulla{17}}áram-, túlterhelés- és hőmérséklet-védelemmel is. Ezek közül a differenciál- és túláramvédelem kioldó 35kV-os és 10kV-os oldalkapcsolókhoz; A 10 kV-os nulla sorrendű áramvédelem kioldja a 10 kV-os oldalkapcsolót; túlterhelés- és hőmérsékletvédelem riasztást küld. A 150 kva-os száraz típusú transzformátorhoz hasonlóan az alátétes elosztó transzformátor is nagy üzembiztonsággal rendelkezik, és a JINSHANMEN TECHNOLOGY CO., LTD mindkettőre átfogó műszaki megoldást kínál.
2. A teszt céljai és követelményei
2.1 A teszt céljai
A 10 kV-os száraz{1} típusú transzformátorok elektromos átadás-átvételi tesztjeinek alapvető célja a tekercsek és vezetékek közötti mechanikai tulajdonságok, a tekercsellenállás egyensúlya, a védelem megbízhatósága és érzékenysége, valamint egyéb teljesítménymutatók műszaki specifikációinak megfelelő ellenőrzése. Ez biztosítja a 150 kva-os száraz típusú transzformátor és más modellek biztonságos működését az üzembe helyezés után. Az olyan berendezések esetében, mint a padba szerelt elosztótranszformátor, hasonló teljesítmény-ellenőrzésre is szükség van működés előtt.
2.2 A vizsgálóberendezésekre vonatkozó biztonsági követelmények
A tesztteljesítménynek át kell vennie az "egy kapcsoló gépenként" rendszert, amely egy szivárgásvédőhöz van csatlakoztatva, amelynek névleges szivárgási árama legfeljebb 30 mA és működési idő<0.1ms. The test instrument shell must be well grounded with a grounding wire cross-section ≥5mm², and power cords must be undamaged and non-aging. Knobs should rotate smoothly without interruptions or sudden jumps. Multimeters, megohmmeters, current-voltage meters, mobile power strips, insulating gloves, and boots must be qualified and within the validity period. Tools should have good insulation. A safety warning area must be set up to prohibit unauthorized access, and operators must hold relevant qualifications. These requirements also apply to tests for the pad mounted distribution transformer.

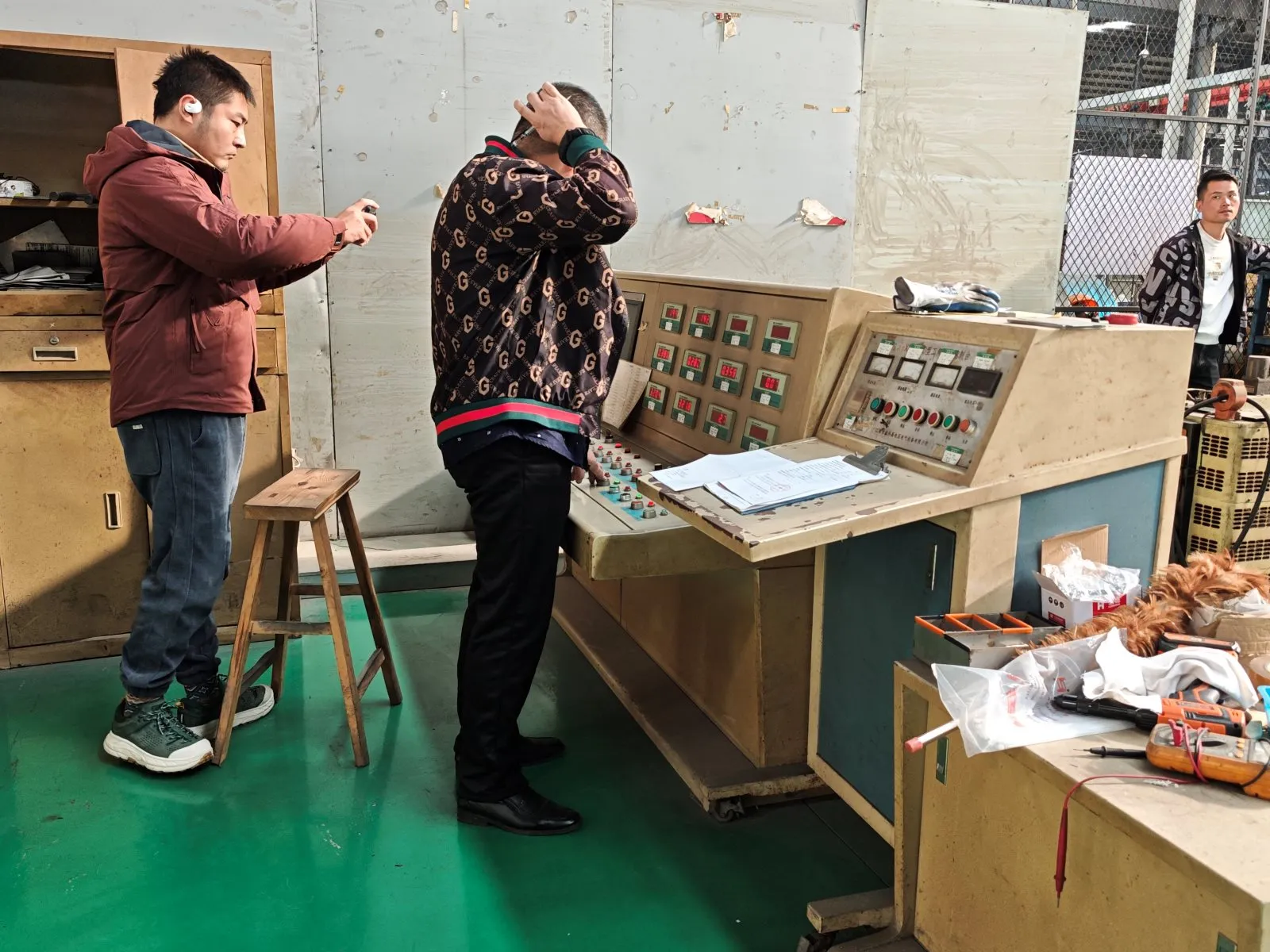

3. Vizsgálati eljárások, módszerek és követelmények
3.1 A tekercsek egyenáramú ellenállásának mérése perselyekkel
Az 1600 kVA vagy annál kisebb teljesítményű transzformátorok (például a 150 kva-os száraz típusú transzformátor) esetében a fázismérések közötti kölcsönös különbséget<4% of the average value, and between line measurements <2% of the average value. Unbalance rate = [(Maximum three-phase measured value - Minimum three-phase measured value) / Three-phase arithmetic average value] × 100%. Measurement methods: Use an inductive load quick-measuring ohmmeter in accordance with its technical requirements; for a double-arm bridge, wire as shown in Figure 1; for a single-arm bridge measuring high-resistance windings, subtract the lead resistance. Compare with the factory test value at the same temperature: the change should not exceed 2%. Convert resistances at different temperatures using the formula: Rx = Ra × (T + tx) / (T + ta), where Rx = resistance at tx, Ra = measured resistance at ta, T = conversion coefficient (235 for copper, 225 for aluminum), tx = target temperature, ta = measurement temperature.
3.2 Az összes csap átalakítási arányának ellenőrzése
Ellenőrizze az átalakítási arányt minden csap pozícióban. Az aránynak összhangban kell lennie a gyártó adattáblájával, és követnie kell az átalakítási arány szabályait. A megengedett eltérés a névleges leágazásnál ±0,5%, a többi leágazásnál a transzformátor impedancia értékének 1/10-én belül (de legfeljebb 1%). Ez az ellenőrzés egyformán fontos a 150 kva-os száraz típusú transzformátor ésalátétre szerelt elosztó transzformátora feszültségszabályozás pontosságának biztosítására.
3.3 Tekercs csatlakozási csoport és polaritás ellenőrzése
Ez az ellenőrzés biztosítja a párhuzamos működést és a védelmi polaritást, általában egyenáramú módszerrel: csatlakoztasson egy szárazelemet az AB, BC, AC csatlakozókhoz (A pozitív, B negatív), és figyelje meg az alacsony-feszültségű voltmérő irányát és maximális értékét (a pozitív, b negatív). A 150 kva-os száraz típusú transzformátor más berendezésekkel összehangolt működéséhez elengedhetetlen a megfelelő csatlakozási csoport és polaritás.
3.4 Tekercsek szigetelési ellenállásának mérése perselyekkel
10 kV-os száraz-típusú transzformátorok esetén használjon 2500 V, 5000 V vagy 10 000 MΩ+ megohmmérőt a primer oldalról a földre és a primer oldali fázis---fázis mérésére. 10 000/400 V-os transzformátorok esetén használjon 500 V-os megohmmétert a szekunder oldalhoz. A szigetelési ellenállás nem lehet kevesebb, mint a gyári vizsgálati érték 70%-a. Ez az index közvetlenül tükrözi a 150 kva-os száraz típusú transzformátor szigetelési megbízhatóságát.
3.5 AC ellenállási feszültség teszt
Névleges tekercsfeszültségű transzformátorok<10kV require an AC withstand voltage test with a 50Hz power supply and a nearly sinusoidal waveform (wiring as shown in Figure 2). The current-limiting resistor is selected at 0.2-1.0Ω/V. To measure capacitive current, connect a milliammeter and a parallel short-circuit protection switch to the high-voltage coil tail of the test transformer. This test simulates the actual operating conditions of the 150 kva dry type transformer and verifies insulation durability.
4. Következtetés
A 10 kV-os száraz{1} típusú transzformátorok (beleértve a 150 kva-os száraz típusú transzformátort is) elektromos átadás-átvételi tesztjei kritikusak a biztonságos és megbízható működés érdekében. A fenti vizsgálati módszerek és adatelemzés szigorú végrehajtásával teljes mértékben elsajátítható a transzformátor üzembe helyezés előtti teljesítményállapota, elkerülve az esetleges hibákat.JINSHANMEN TECHNOLOGY CO., LTDprofesszionális kutatás-fejlesztési és gyártási képességeivel nemcsak kiváló-minőségű száraz-típusú transzformátorokat és alátétre szerelt elosztótranszformátorokat kínál, hanem műszaki útmutatást is kínál a teszteléshez és az üzembe helyezéshez, hozzájárulva az áramellátó és elosztórendszer stabil működéséhez.
